Android 自訂螢幕佈局¶

arctos links Android SDK 提供方便的自訂螢幕佈局功能。我們可以在程式碼中建立螢幕佈局，通訊的主持人只要呼叫一個簡單的方法即可即時完成切換。

自訂螢幕佈局¶

基本觀念¶

螢幕佈局是透過建立一個模板(VideoLayoutTemplate)實例來完成。在自訂的模板當中，我們會設定不同圖層（Layer），每個圖層則會指定繪製範圍（Rect），並且賦予圖層不同的標籤（Label），藉此指定要在此圖層上繪製哪個來源資料。SDK 會自動判斷資料來源類別，並根據模板中定義的圖層順序繪製到對應標籤的圖層上。

主持人若要切換螢幕佈局，只需要呼叫 ArctosLinks.ConferenceManager.hostSwitchScreenTemplate() 方法，傳入模板（VideoLayoutTemplate）的實例，即可改變螢幕佈局。更動後的螢幕佈局，將立即改變當前會議室所有人看到的畫面。

模板 (`VideoLayoutTemplate`)¶

「模板 (VideoLayoutTemplate)」指影像的版面配置。當影像資料需要進行繪製時，它會依照 VideoLayoutTemplate 的設定，將資料繪製到畫面的指定範圍。

實作上 VideoLayoutTemplate 是個抽象類別。APP 必須自行設計出繼承自 VideoLayoutTemplate 的類別，複寫 layers 屬性。然後，將新類別的實體提供給 arctos links SDK 使用。此抽象類別的定義如下：

abstract class VideoLayoutTemplate {
    abstract val layers: LinkedHashMap<String, Layer>
}

從上面的程式碼可以看出，實際上 VideoLayoutTemplate 抽象類別是多個「圖層 (layer)」的集合。實際上，每個圖層擁有自己的「繪製範圍 (Rect)」、「圖片縮放方式 (ScaleType)」與資料類別（YUV 或 RGB）的設定。

圖層 (`Layer`)¶

Layer 包含了兩個屬性，分別是代表了圖層繪製範圍的 area，以及圖片縮放方式的 scaleType：

class Layer(
    val area: Rect,
    val scaleType: ScaleType
)

關於繪製範圍，首先我們把整個畫布理解成一個 2D 的平面，而此平面的 x, y 軸範圍皆介於 -1 到 1 之間。這個平面的四個頂點為左下角(-1, -1)、右下角(1, -1)、左上角(-1, 1)、右上角(1, 1)：

我們可以把圖層想像為不同大小的方形紙張，放置到這個平面上的指定位置。這個紙張所標示出來的方形區塊，就是我們的「繪製範圍(Rect)」。

繪製範圍 (`Rect`)¶

實作上，Rect 由四個浮點數屬性定義：

class Rect(
    left: Float,
    top: Float,
    right: Float,
    bottom: Float
)

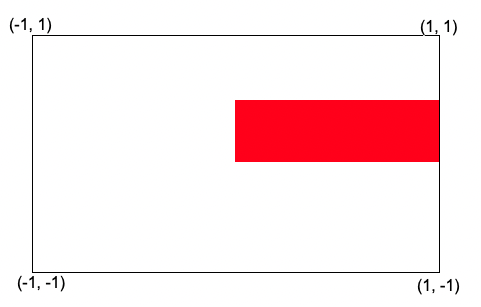

四個屬性分別代表 Rect 標示出的範圍的左、上、右、下的 x 軸或 y 軸座標。例如，以下這個 Rect 所標示出的範圍顯示如圖：

val area = Rect(left = 0f, top = 0.5f, right = 1f, bottom = 0f)

Warning

在創建 Rect 實體的時候，請確保 right 大於 left，top 大於 bottom。如果設定錯誤，可能會造成意料之外的翻轉或是變形現象。

在 Rect 類別中，也有一些預先定義好的 Rect 常數可以使用。大致上，你可以從其名稱了解它的大概位置和範圍。使用方式可以參考後面的範例說明。

val FULL_SCREEN = Rect(left = -1f, top = 1f, right = 1f, bottom = -1f)
val TOP_LEFT = Rect(left = -1f, top = 1f, right = 0f, bottom = 0f)
val TOP_RIGHT = Rect(left = 0f, top = 1f, right = 1f, bottom = 0f)
val BOTTOM_LEFT = Rect(left = -1f, top = 0f, right = 0f, bottom = -1f)
val BOTTOM_RIGHT = Rect(left = 0f, top = 0f, right = 1f, bottom = -1f)
val HALF_LEFT = Rect(left = -1f, top = 1f, right = 0f, bottom = -1f)
val HALF_RIGHT = Rect(left = 0f, top = 1f, right = 1f, bottom = -1f)

圖片縮放方式 (`ScaleType`)¶

想像一下，當我們要把輸入畫面繪製到圖層上時，若是輸入資料的長寬比，與圖層自己定義的範圍 Rect 擁有的長寬比不同時，我們就需要考慮圖片的縮放方式，以避免變形問題。

我們的 Layer 參考了 Android 的 ImageView ScaleType ，定義了以下五種縮放方式：

enum class ScaleType {
    CENTER_CROP,
    FIT_XY,
    FIT_CENTER,
    FIT_START,
    FIT_END
}

CENTER_CROP：預設的縮放方式。視需要等比例放大輸入畫面的長寬，直到完全蓋滿 Layer 範圍。輸入畫面的一部分可能會被截掉，畫面不會變形。
FIT_XY：視需要延展、放大或縮小輸入畫面的長寬，直到完全蓋滿 Layer 範圍。輸入畫面不會被截掉，但畫面可能變形。
FIT_CENTER：視需要等比例縮小輸入畫面的長寬，直到輸入畫面全部都會顯示在 Layer 範圍。若有部分 Layer 範圍無法覆蓋到，畫面會置中對齊。輸入畫面不會被截掉，畫面不會變形。
FIT_START：視需要等比例縮小輸入畫面的長寬，直到輸入畫面全部都會顯示在 Layer 範圍。若有部分 Layer 範圍無法覆蓋到，畫面會靠左側或上側對齊。輸入畫面不會被截掉，畫面不會變形。
FIT_END：視需要等比例縮小輸入畫面的長寬，直到輸入畫面全部都會顯示在 Layer 範圍。若有部分 Layer 範圍無法覆蓋到，畫面會靠右側或下側對齊。輸入畫面不會被截掉，畫面不會變形。

Info

一般視訊通訊中，以 CENTER_CROP 與 FIT_CENTER 兩種縮放方式最為常見。

圖層順序性¶

圖層加入的順序會決定每個圖層繪製的順序。最先加入的圖層會最早被繪製。然而，若圖層的範圍有所重疊，則先繪製的圖層會被後繪製的圖層給蓋過去。

abstract class VideoLayoutTemplate {
    abstract val layers: LinkedHashMap<String, Layer>
}

實作上，在 VideoLayoutTemplate 的 layers 屬性，實際上是個有順序性的列表（LinkedHashMap）。因此在覆寫此欄位的時候，請把要先繪製的圖層（例如背景）放在列表的前面，要比較後繪製的圖層放在列表的後面。更多使用方式，請參考後續章節的範例。

圖層資料格式¶

每個圖層只能接受一種格式的輸入，它可以是 RGB 格式或是 YUV 格式。我們定義了以下兩種 Layer 的延伸類別：

class YuvLayer @JvmOverloads constructor(area: Rect, scaleType: ScaleType = ScaleType.CENTER_CROP) : Layer(area, scaleType)
class RgbLayer @JvmOverloads constructor(area: Rect, scaleType: ScaleType = ScaleType.CENTER_CROP) : Layer(area, scaleType)

在設計自己的 VideoLayoutTemplate 時，請根據實際需求決定該處圖層是要接受哪種資料格式。

在 arctos links SDK 中，若該圖層要顯示相機或視訊串流，會使用 YuvLayer。若要顯示白板筆畫，則會使用 RgbLayer。

標籤 (`Label`)¶

在創建 VideoLayoutTemplate 時，要分別賦予每個圖層一個對應的字串標籤。例如以下的自訂模板：

class VideoLayoutFullScreen : VideoLayoutTemplate() {
    override val layers: LinkedHashMap<String, Layer> = linkedMapOf(Label.LOCAL to YuvLayer(FULL_SCREEN, CENTER_CROP))
}

這個模板就是將標籤 Label.LOCAL 對應到一個 YuvLayer。

在 SDK 中，我們根據現在的視訊會議室場景，定義了以下五種標籤。圖層必須指定對應到這五個標籤的其中一種：

Label.LOCAL 主持人本地的畫面，通常是手機的前、後相機畫面
Label.SOURCE_B 會議室中的第一位參與者
Label.SOURCE_C 會議室中的第二位參與者
Label.SOURCE_D 會議室中的第三位參與者
Label.WHITEBOARD 白板畫筆繪製的圖層

特殊圖層：白板圖層¶

白板圖層定義了畫筆功能作畫的位置。在使用上，必須遵守兩個規則：

標籤（Label）必須是 Label.WHITEBOARD
圖層本身必須是 RgbLayer

白板圖層的使用方式可以參考復面的範例。

範例¶

以下方式會建立一個全螢幕模板：

class VideoLayoutFullScreen : VideoLayoutTemplate() {
    override val layers: LinkedHashMap<String, Layer> = linkedMapOf(
        Label.LOCAL to YuvLayer(FULL_SCREEN, CENTER_CROP)
    )
}

以下方式將畫面切分成左、右兩邊：

class VideoLayoutDivided : VideoLayoutTemplate() {
    override val layers: LinkedHashMap<String, Layer> = linkedMapOf(
        (Label.LOCAL to YuvLayer(HALF_LEFT, CENTER_CROP)),
        (Label.SOURCE_B to YuvLayer(HALF_RIGHT, CENTER_CROP))
    )
}

以下方式建立一個「畫中畫」模板，自己的畫面在左上角的一個小區塊，通訊對方的畫面佔據整個背景，並且加入白板圖層。

Warning

注意此模板的圖層順序。我們希望 LOCAL 小畫面可以疊在 SOURCE_B 上方，因此 LOCAL 圖層在比較後面的位置。然後因為白板圖層的筆畫會在所有畫面的最上方，因此 WHITEBOARD 圖層在最後面的位置。

class VideoLayoutViewInView : VideoLayoutTemplate() {
    override val layers: LinkedHashMap<String, Layer> = linkedMapOf(
        (Label.SOURCE_B to YuvLayer(Rect.FULL_SCREEN, Layer.ScaleType.FIT_CENTER)),
        (Label.LOCAL to YuvLayer(
            Rect(left = -1.0f, top = 1.0f, right = -0.3f, bottom = 0.3f),
            Layer.ScaleType.CENTER_CROP
        )),
        (Label.WHITEBOARD to RgbLayer(Rect.FULL_SCREEN, Layer.ScaleType.FIT_CENTER))
    )
}

切換螢幕佈局¶

在完成自訂模板後，主持人可直接使用 ArctosLinks.ConferenceManager.hostSwitchScreenTemplate() 方法，傳入一個定義好的模板（VideoLayoutTemplate）之實例，即可改變會議室中所有人看到的螢幕佈局。

import com.arctos.sdk.links.core.application.ArctosLinks

private fun hostSwitchScreenTemplate(layout: VideoLayoutTemplate) {
    runCatching {
        ArctosLinks.getInstance(Context)
            .conferenceManager
            .hostSwitchScreenTemplate(layout)
            .getOrThrow()
    }.onSuccess {
        Log.d(TAG, "Successfully switched screen template")
    }.onFailure {
        Log.d(TAG, "Failed to switch screen template: ${it.message}")
    }
}
